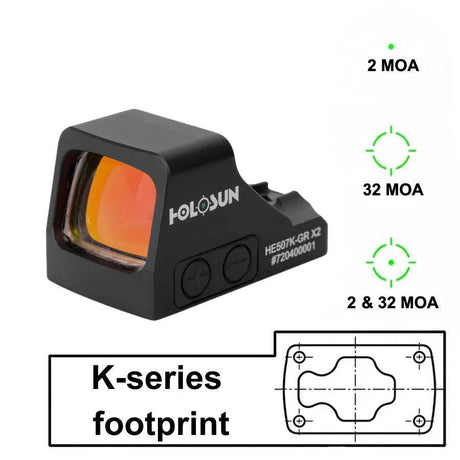

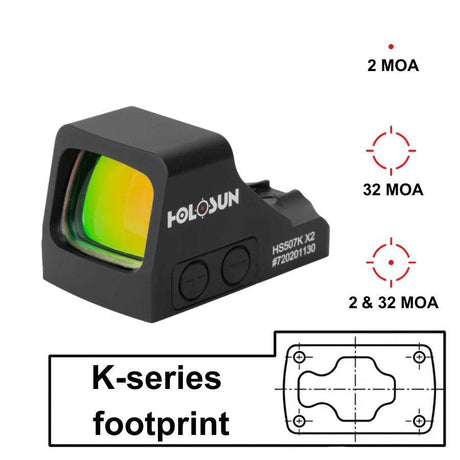

Holosun K-series footprint standard

Το K-series red dot footprint είναι μια τροποποίηση του προτύπου Shield RMSc. Σε σύγκριση με το πρότυπο Shield, το K-serie δεν έχει τις εγκοπές στο πίσω μέρος της συσκευής, και επίσης οι μπροστινές εγκοπές είναι ελαφρώς λιγότερο βαθιές. Αυτό σημαίνει ότι για να προσαρμόσετε το red dot στο πρότυπο Shield θα πρέπει να κόψετε τους πίσω πείρους και να κοντύνετε τους μπροστινούς πείρους.

Η τροποποίηση όμως ενέχει και άλλους κινδύνους - μπορεί να προκαλέσετε ζημιά στη βάση. Επίσης θα χάσετε την εγγύηση για μια τέτοια βάση λόγω  της τροποποίησης. Για  αυτόν τον λόγο καλύπτουμε το K-series footprint ως ξεχωριστό πρότυπο τοποθέτησης αντί για το πρότυπο Shield RMSc.

Το μοτίβο Holosun K-series αποτελείται από δύο υποδοχές στις μπροστινές γωνίες του εμπρόσθιου μέρους του σκοπευτικού και από δύο οπές για βίδες στο πίσω μέρος του σκοπευτικού.

Οι μπροστινές υποδοχές απέχουν 17mm / 0.66 ίντσες μεταξύ τους. Η θέση αυτών των δύο υποδοχών αντιστοιχεί στη θέση των πείρων που βρίσκονται στην επιφάνεια στήριξης οποιασδήποτε βάσης για αυτό το πρότυπο.

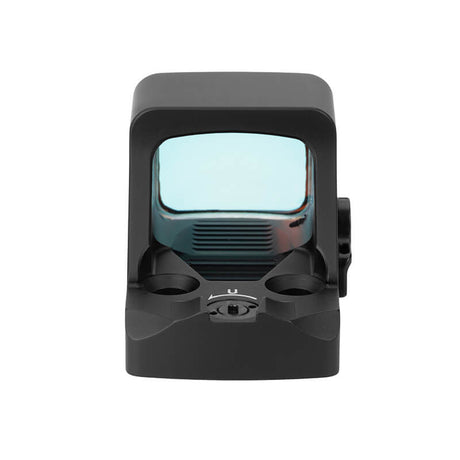

Οι οπές για τις βίδες βρίσκονται στο πίσω μέρος του οπτικού σκοπευτικού. Αυτές χρησιμεύουν για τη στερέωση του σκοπευτικού στις βάσεις. Αυτές οι δύο οπές για βίδες απέχουν 14mm / 0.55 ίντσες μεταξύ τους.

Οι βίδες που πρέπει να χρησιμοποιηθούν για αυτές τις οπές περιλαμβάνονται πάντα στη συσκευασία μαζί με το σκοπευτικό.
